Potencia
Red trifásica con huecos, falta de fase y secuencia inversa. Termomagnética con curvas B, C, D y guardamotor, relé térmico clase 10/20/30, fusibles gG y aM, contactores.
Simulador de accionamientos eléctricos
Cableá el tablero borne a borne y miralo funcionar antes de energizarlo
VfdLab simula variadores de frecuencia, motores, protecciones, mandos y PLC en tiempo real. Cada componente se coloca, se configura y se cablea como en el tablero real, y los variadores responden Modbus RTU por un puerto COM de verdad.
- Componentes
- 38
- Perfiles de variador
- 58
- PLC de 13 marcas
- 26
- Ejemplos listos
- 21
Para
- Escuelas técnicas
- Tableristas
- Integradores
- Mantenimiento
Qué simula
Del borne de la red al eje del motor
Cada componente tiene sus bornes reales y se comporta como el equipo: los contactos cierran, las bobinas se energizan, los motores aceleran según su carga y las protecciones disparan cuando corresponde.
Motores 6 tipos
Asíncrono con bornera de 3, 6, 9 o 12 bornes, Dahlander, dos devanados, monofásico con capacitor, síncrono de imanes y corriente continua. Los puentes se hacen en la caja, y un puente mal hecho se nota.
Mando
Pulsadores, selectores, palanca de tres posiciones, potenciómetro, encoder, pilotos que se queman con sobretensión, relés auxiliares y temporizadores.
Arranques
Variador de frecuencia, arrancador suave, estrella-triángulo con su temporizador y resistencia de frenado con klixon.
Mecánica
Reductor, freno electromagnético, encoder de eje, final de carrera de levas y tambor de izaje con su carga colgando.
Proceso
Tanque, bomba con curva H-Q, cinta transportadora, válvula, transmisores 4-20 mA y sensores Pt100, fotoeléctrico, magnético y capacitivo.
Probalo en el navegador
La demo corre el mismo motor de simulación del programa. Elegí un circuito, apretá la marcha y mirá cómo responde.
Variadores
Los parámetros de la marca y un Modbus que se puede conectar

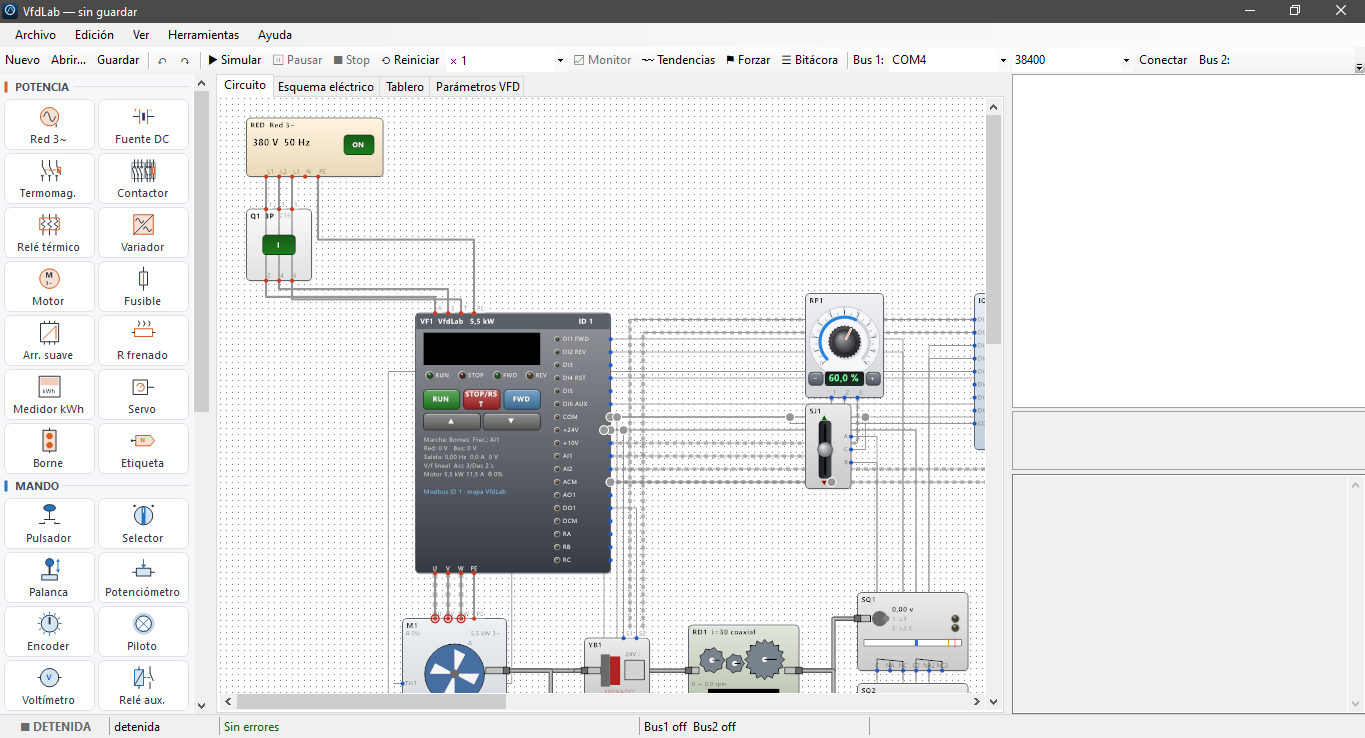

El variador tiene sus bornes de potencia y de mando, su teclado y sus parámetros: fuente de marcha y de frecuencia, rampas, multivelocidades, PID, control V/f, vectorial o a lazo cerrado. Al elegir un perfil se cargan los valores de fábrica de esa marca.
- Perfiles
-
- WEG19
- ABB15
- LS Electric13
- Yaskawa6
- HCFA3
- SUSWE1
- S3100A1
- Modbus RTU
- Por un puerto COM real: un PLC, una consola o un maestro Modbus los ven como equipos de verdad.
- Fallas
- Sobrecorriente, sobretensión, baja tensión, sobrecarga, falta de fase, falla externa, pérdida de la referencia y de la comunicación: OC, OU, LU, OL, PH, EF, AI y CE10.
Corrientes reales
Las fallas que en un tablero de verdad no se pueden probar
Con las corrientes reales encendidas, cada cable lleva su corriente y cada protección la compara con su curva. Se puede provocar la falla, ver qué dispara primero y por qué.
Cortocircuito
La termomagnética abre por el magnético. Si el corto supera su poder de corte, queda dañada.
Sobrecarga
El relé térmico se calienta según su clase y dispara. El reset manual solo actúa cuando se enfrió.
Falta de fase
Se corta una fase de la red: el motor queda desequilibrado y el relé térmico, sensible a la falta de fase, dispara.
Fusibles
gG funde por sobrecarga desde 1,3 veces la nominal y por corto; aM, solo por encima de unas 4,5 veces.
Cable que se quema
Cada conductor tiene su sección, su método de instalación y su Iz. Si la corriente lo supera, se quema.
Piloto quemado
Un piloto de 24 V conectado a 220 V se quema, como en el banco.
PLC

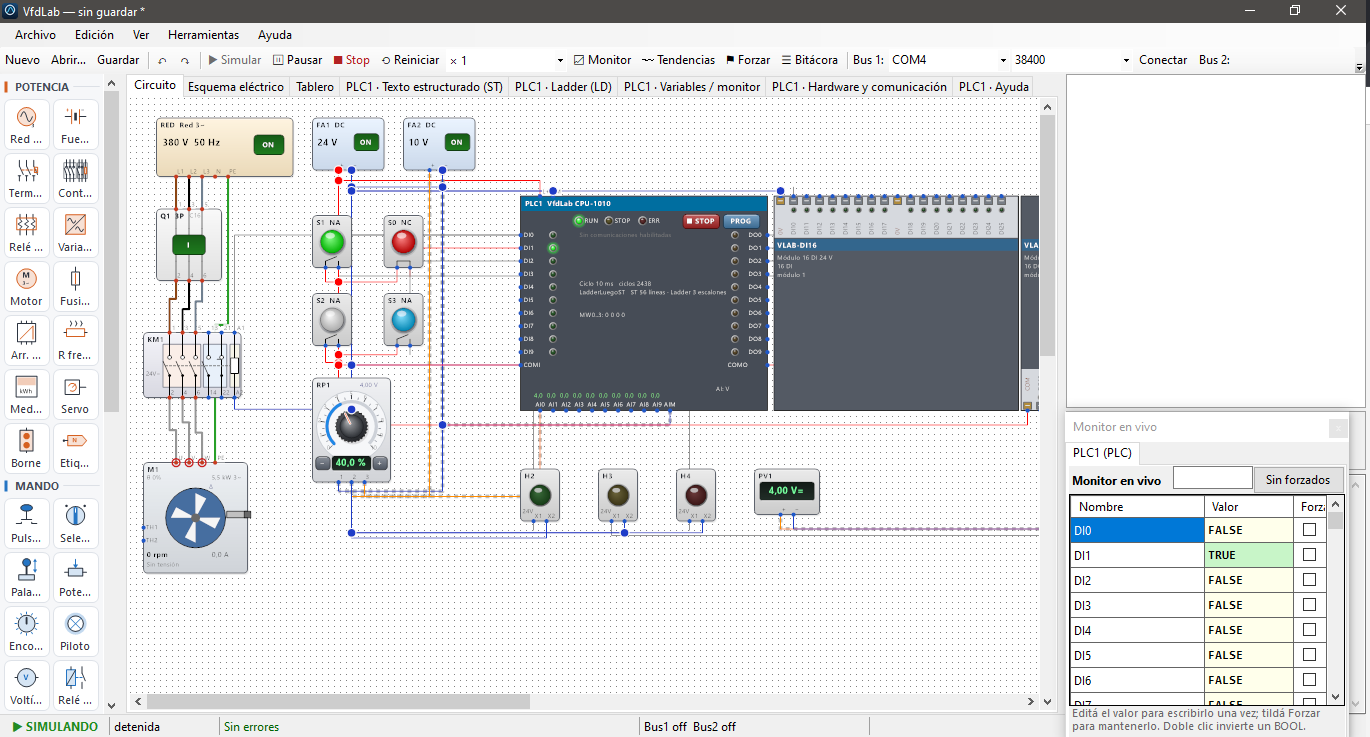

El PLC que va en el tablero, con su bornera y su programa

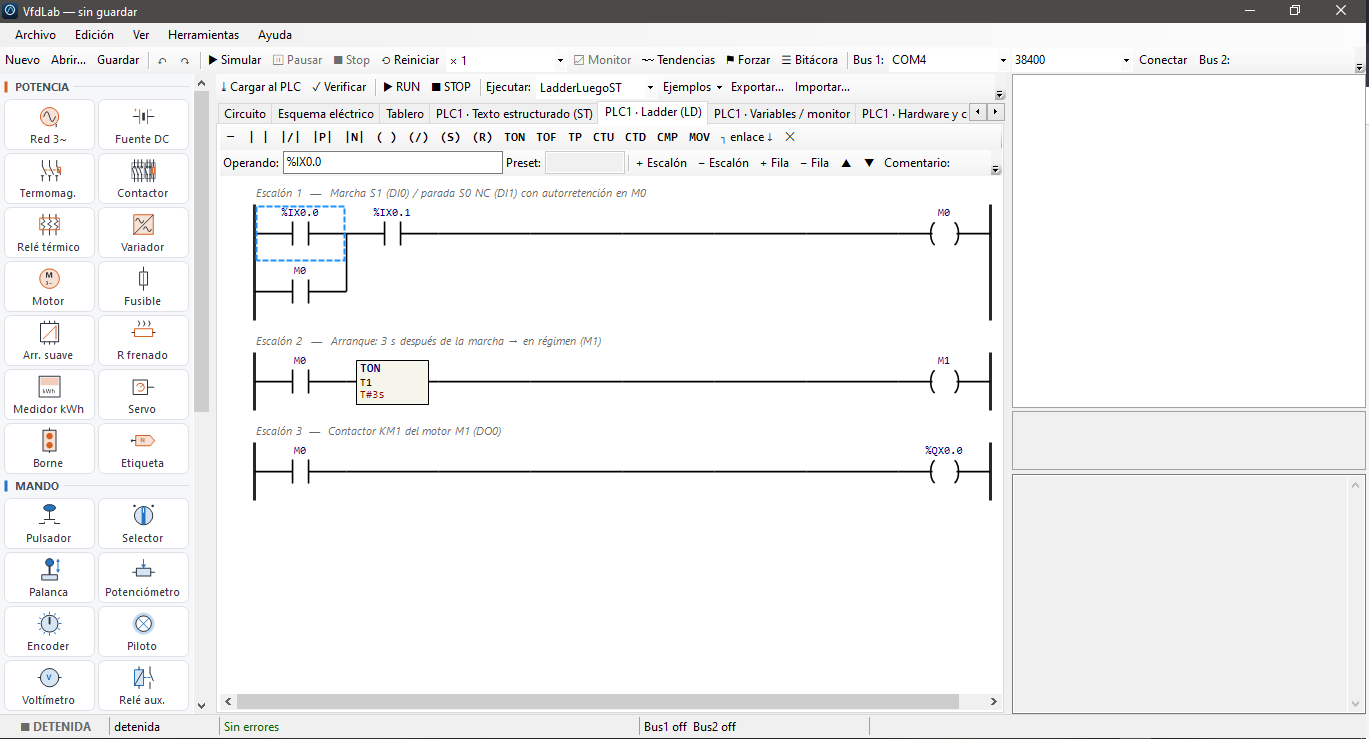

Cada PLC trae la bornera del modelo real, con sus comunes por grupo, y se programa en Ladder o en Texto Estructurado (IEC 61131-3). Corre en ciclo junto con el resto del circuito.
- Modelos
- 26 de 13 marcas: Siemens, Schneider, Rockwell, Mitsubishi, Omron, Delta, Beckhoff, WAGO, Phoenix Contact, HCFA, Inovance, CODESYS y uno genérico.
- Lenguajes
- Ladder y Texto Estructurado, con monitor en línea.
- CODESYS
- Importa proyectos en PLCopenXML.
Del esquema al tablero

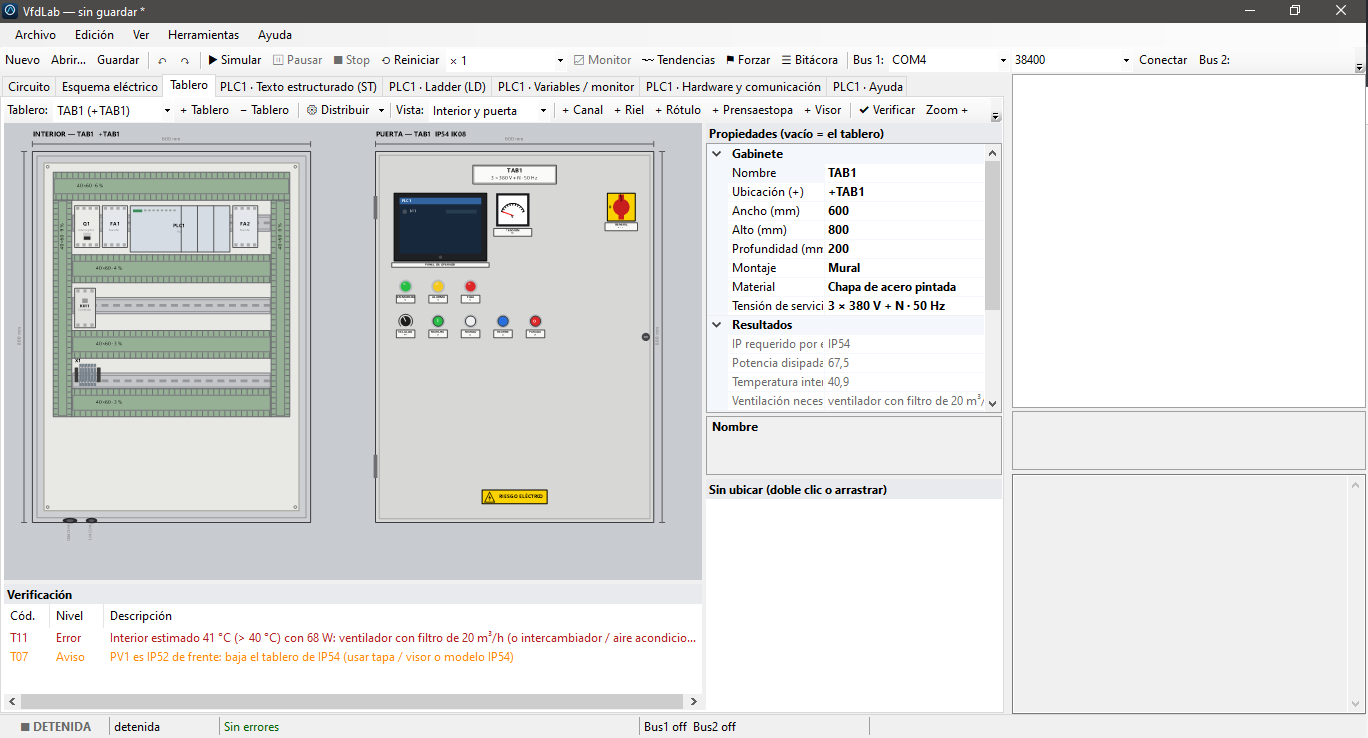

El mismo proyecto da el esquema, las listas y el tablero

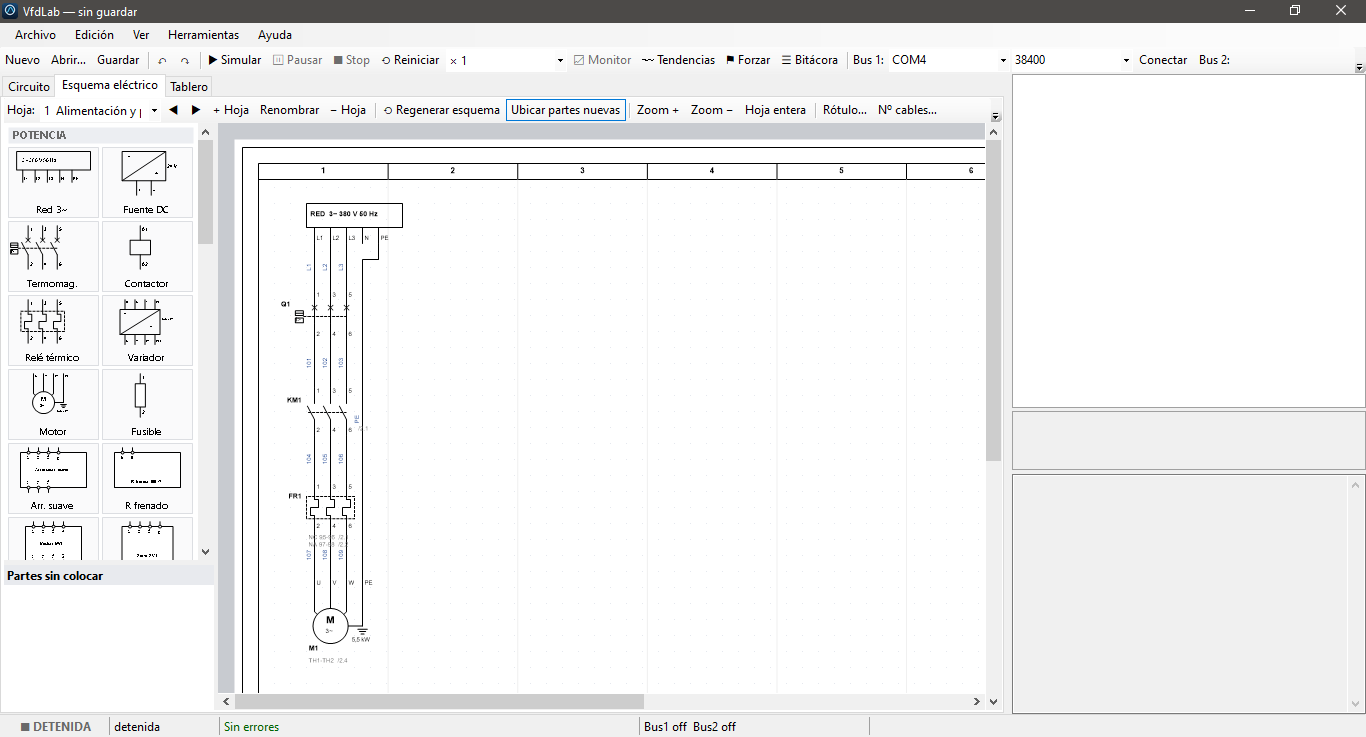

Del circuito que se simula sale el esquema eléctrico con designación IEC 81346, la numeración de cables, las listas de materiales, bornes y cables, y el tablero con su gabinete, su IP y su verificación.
- Cableado
- Sección, caída de tensión y cortocircuito según IEC 60364-5-52 / AEA 90364, con cables de catálogo IRAM.
- Exporta
- PDF, DXF y SVG del esquema y del tablero; listas en CSV.
- Verifica
- Reglas de cableado, IP del gabinete, ventilación de variadores y llenado de canales.
Línea de comandos y scripts
Ensayos que se repiten solos
Con vfdlab-cli se verifica un proyecto, se exportan las hojas y se simula sin abrir la ventana. El lenguaje de scripts VLS, en castellano, pulsa, espera, mide y verifica: sirve para armar prácticas y corregirlas.
verificarReglas de cableado y del esquemasimularCorre N segundos, pulsa, fija y graba un CSVtableroArma y exporta el tableroscriptEjecuta un guion VLS sobre un proyecto
arranque_directo.vls
const IN = corr3(M1.Potencia * 1000, 380, 0.85, 0.88) cuando M1.Rpm > 1400 una vez imprimir "1400 rpm en t =", t fin pulsar S1 0.3 esperar M1.Rpm > 1400 max 5s verificar M1.Amps < FR1.Ajuste, "régimen bajo el térmico"
Contacto
¿Lo querés para tu curso o tu empresa?
Contanos para qué lo vas a usar: enseñar, ensayar un tablero antes de armarlo o probar un PLC contra variadores simulados. Te decimos cómo instalarlo y qué conviene.
